Induktions-Vakuum-Lötanlage
Die kompakte Induktions-Vakuum-Lötanlage VADU 100-I erzeugt lunkerfreie Lötverbindungen und ist vornehmlich für flußmittelfreie Lötungen wie z.B. Preformlötungen ausgelegt. Sie ist mit separaten Prozesszonen für das Löten und Kühlen ausgestattet.
Die Lötzone ist in zwei getrennt regelbare Induktionszonen unterteilt. Durch ihre geringen Abmessungen und die hohe Bedienerfreundlichkeit ist die Batch-Anlage für die Fertigung kleinerer Produktserien und für Laboranwendungen im Entwicklungsbereich besonders geeignet.

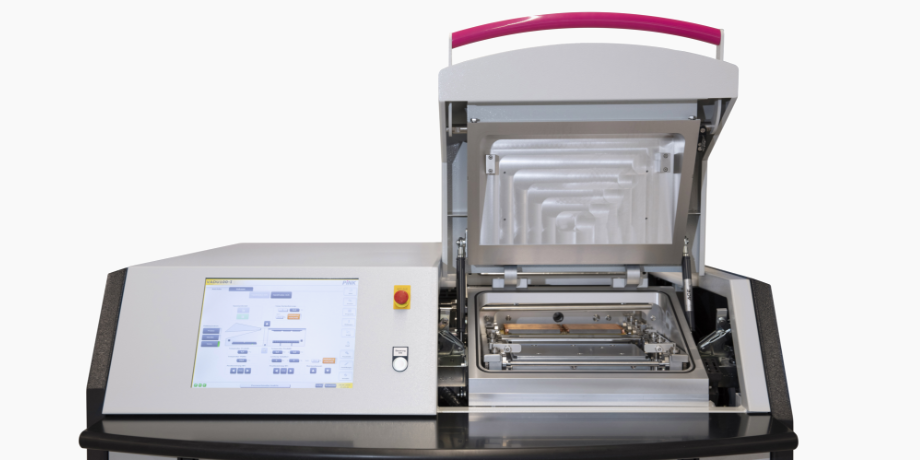

Vakuum-Lötanlage VADU 100-I
Datenblatt
| Anlagentyp | Batch System |
| Anzahl Vakuumkammern | 1 Kammer mit 2 getrennten Prozesszonen |
| Nutzfläche (B x T) | 168 x 280 mm (z.B. 2 Karten á 4 x 6") |
| Durchschleushöhe | max. 50 mm |
| Vakuum (Standard) | ≤ 2 mbar |
| Anlagenabmessungen (B x T x H) | 1.330 x 1.380 x 1.200 mm |
| Abmessungen des Pumpstands | Integriert |
| Gewicht | 600 kg |
| Elektrischer Anschluss | 3 x 400 V, 50/60 Hz |
| Anschlussleistung | 5 kVA |
| SMEMA-Schnittstelle | – |
Optionen
| Traceability (Rückverfolgbarkeit) | |
| Handling- / Transfersysteme | |
| Integrierte MES-Schnittstellen (z.B. SECS/GEM) | |
| Kühlgerät | |
| Stiftkühlung zur Vermeidung von Lunkern beim Kühlen |
Systemeigenschaften
- Lunkerfreie Lötverbindungen
- Zwei getrennt regelbare Induktions-Heizzonen
- Individuelle Lötprofile
- Wärmeerzeugung direkt im Lötgut
- Prozesstemperaturen bis 500 °C
- Separate Löt- und Kühlzonen
- Inerte Schutzgasatmosphäre
- Restsauerstoffgehalt < 5 ppm
- Ameisensäureprozess für flussmittelfreie Lötungen
- Löten mit Preforms und / oder Pasten
- Kurze Zykluszeiten
- Kondensatabscheidung
- Reproduzierbarkeit der Lötergebnisse
- Stetige Prozesskontrolle
- Ethernet-Schnittstelle
- Fernwartung (VPN)
- Geringer Energie- und Medienverbrauch
Weitere Vakuum-Lötanlagen
VADU 100
Batch System
1 Vakuumkammer
Durchschleushöhe max. 50 mm
Größe: 1.330 x 1.180 x 1.200 mm
VADU modular
Modulares Inline System
2 – 5 Vakuumkammern
Durchschleushöhe max. 100 mm
VADU 200XL-W
Batch System
2 Vakuumkammern
Durchschleushöhe max. 100 mm
Größe: 1.200 x 1.890 x 1.680 mm
VADU core
Inline System
3 – 4 Vakuumkammern
Durchschleushöhe max. 100 mm
