Für die Herstellung von sensiblen – und unter Umständen auch hochtoxischen – Produkten werden Anlagen und Systeme benötigt, mit denen man unter extrem reinen und kontaminationsfreien Bedingungen schonend trocknen kann. Die Vakuum-Trockenschränke vom Typ VSD bieten dem Anwender genau diese Vorteile.
Der VSD stellt somit die ideale Basis für einen GMP-/FDA-gerechten Prozess dar. Vakuum-Trockenschränke sind ein nicht wegzudenkender Baustein in Pilot-Plants, Kilo-Labs und Produktionsbetrieben.
Cleveres Design für hohen Kundennutzen
Das Konstruktionsprinzip des VSD-Systems sorgt in Verbindung mit dem aufwändigen Fertigungsprozess für hervorragende Eigenschaften der Vakuum-Trockenschränke: keine Ecken, keine Kanten – ein Innenraum wie aus einem Guss. Die beheizten Stellflächen sowie Decke und Boden sind doppelwandig ausgeführt und gehen fugenlos in die Kammerwände über. Durch die optimale Wärmeleitung des Systems werden auch die Wände homogen temperiert und bieten somit keine Kondensationsflächen.

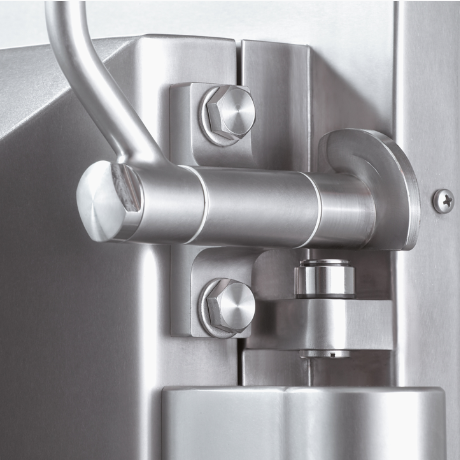

Frontseitig sind die Vakuum-Trockenschränke mit einem umlaufenden Blend- und Befestigungsrahmen zum Wandeinbau ausgestattet, wobei der Blendrahmen mit der Vakuumkammer dicht verschweißt ist. Die pharmagerechte Türaufhängung ist mit einem Exzenterscharnier ausgestattet – für ein einwandfreies Anlegen der Türdichtung ohne Abrieb und Quetschung.

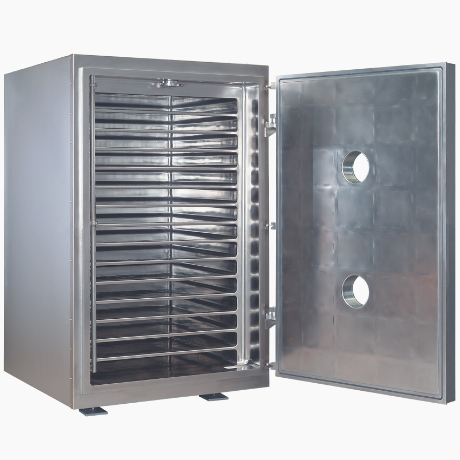

Vakuum-Trockenschränke VSD
Datenblatt
| Anlagentyp | Vakuum-Trockenschrank |
| Trocknungsprinzip | Vakuum, Wärme |
| Nutzbare Stellfläche, Innenvolumen1 | 1 bis 20 m2 |
| Beheizung | Warmwasser, Wärmeträgeröl |
| Temperatur | ≤ 2 mbar |
| Materialien | 1.070 x 1.130 x 1.150 mm |
| Oberflächen | geschliffen und poliert2 |
Optionen
| Doppelkammerausführung | |
| Durchreicheausführung | |
| Isolatoranbindung als Containment-Lösung | |
| Türbeheizung | |
| Ausführung geeignet zur Aufstellung und zum Betrieb in explosionsgefährdeten Bereichen (ATEX) |
Systemeigenschaften
- GMP-/FDA-gerechte Ausführung
- Einfache Reinigung
- Gerundete Ecken, keine Kanten, keine verdeckten Flächen
- Keine Durchführungen für das Heizmedium und keine Abstützungen im Produktraum
- Hervorragende Oberflächenqualität (geschliffen und poliert)
- Exzellente Temperaturverteilung

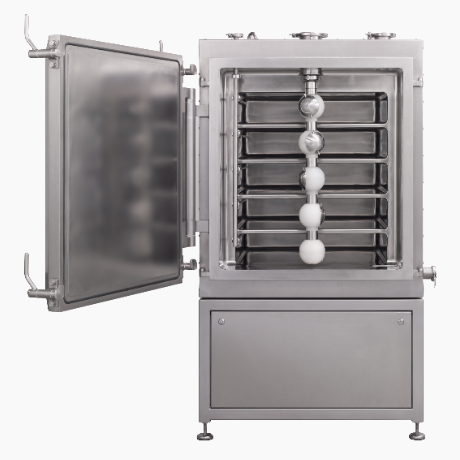

Reproduzierbare Reinigungsergebnisse mit CIP-Reinigungsvorrichtung
Für die Validierung von Reinigungsabläufen ist ein automatischer, reproduzierbarer Reinigungsvorgang notwendig.
Die perfekt auf den VSD abgestimmte CIP-Reinigungsvorrichtung (CIP = Cleaning In Place) unterstützt den Anwender dabei.
Die Vorrichtung besteht im Wesentlichen aus einer Reinigungslanze mit Spritzköpfen, die entweder elektrisch oder pneumatisch angetrieben wird. Der Antrieb bewegt die Reinigungslanze um ihre vertikale Achse. Die Spritzköpfe drehen sich dabei zusätzlich um ihre horizontale Achse.
